產品介紹
NanoVNA-F_V2便攜式矢量網絡分析儀是在NanoVNA-F的基礎上開發的新一代產品，采用4.3寸IPS液晶顯示屏和鋁合金機殼，標配5000mAh大容量鋰電池，續航時間可達7小時，支持觸屏和側邊按鍵操作，支持中英文界面。該產品的設計基于edy555的NanoVNA和OwOcomm的S-A-A-V2，并在前一代產品NanoVNA-F的基礎上做了軟件的深度優化，操作界面兼容NanoVNA-F，測量范圍擴展至3GHz，動態范圍更大，測量更精確，操作更便捷。
NanoVNA-F_V2硬件功能包括并不限于如下改進:
1、4.3寸IPS液晶顯示屏，分辨率800*480，超寬可視角度，長時間使用不傷眼睛；
2、全鋁合金機殼，堅固耐用，有效屏蔽電磁干擾，確保測量精度；
3、機身尺寸125mm*75mm*20mm，小巧便攜；
4、射頻接口為SMA，方便連接各類被測件；
5、5000mAh大容量鋰電池，續航時間可達7小時；
6、全觸屏設計，同時設計有3個側邊按鍵，操作靈活便捷；
7、支持中文和英文界面；
8、優化的UI設計，方便用戶進行測量操作；
9、支持屏幕亮度調節；
10、可通過虛擬U盤方式升級固件，無需編程器，通過附贈的USB Type-c數據線即可升級固件；

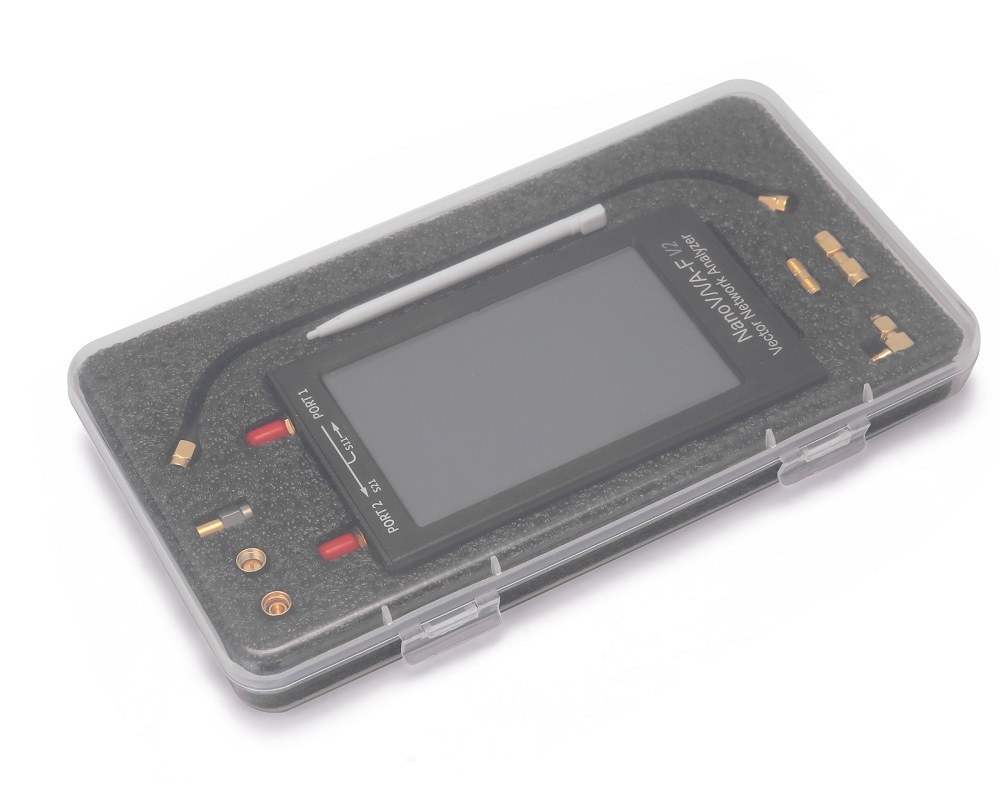

11、標配高質量校準件和RG405穩相電纜，確保校準準確度；
12、設計有USB電源輸出接口，可支持5V/1A電源輸出；
13、采用2A大電流充電IC，充電時間更短；
14、配套上位機軟件，上位機支持中文和英文界面；
15、可通過上位機截屏，獲取設備端的屏幕圖像；

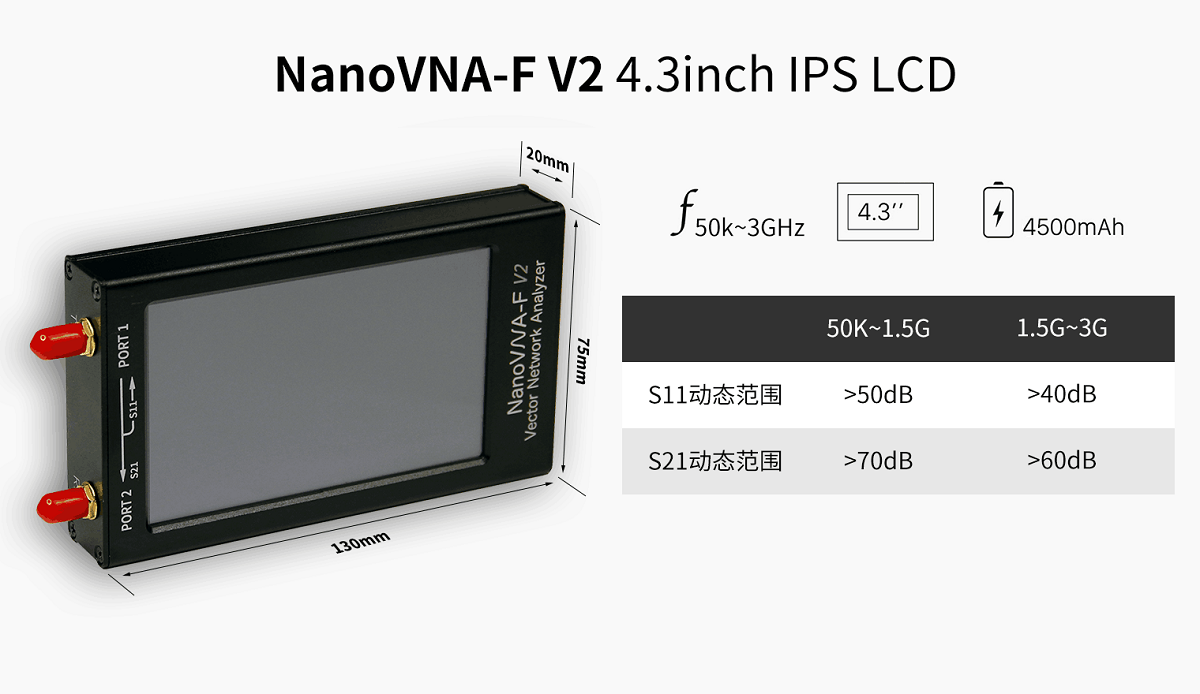

產品指標
射頻輸出：-9dBm（Max）
電源消耗：4500mAh/3.7V電池
校準點數量：301
頻率范圍：50kHz~3GHz
S21動態范圍：70dB(1.5GHz),60dB(3GHz)
S11動態范圍：50dB(1.5GHz),40dB(3GHz)
顯示：4.3寸IPS TFT(800x480)
輸出能力：5V/1A
USB接口：USB Type-C
掃描點數量：301
標記點數量：4
校準結果存儲：5組

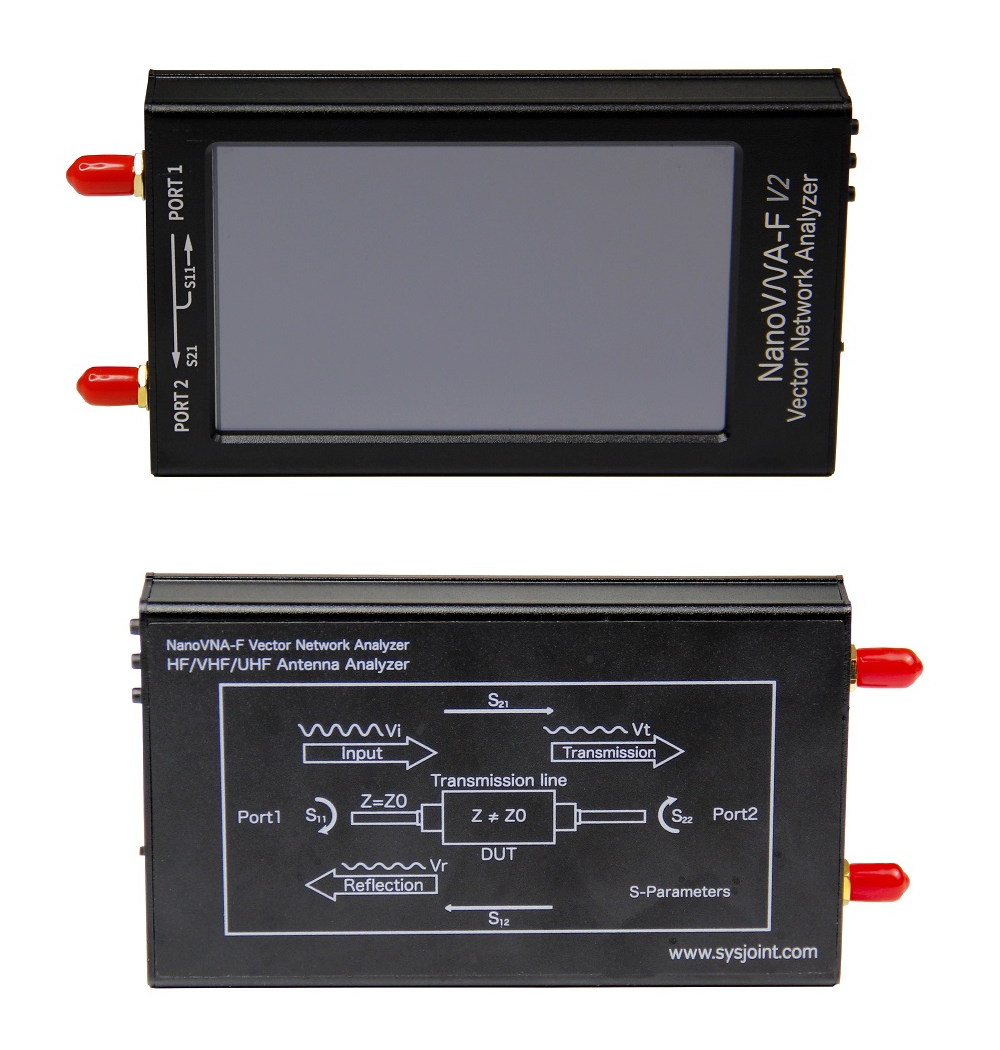

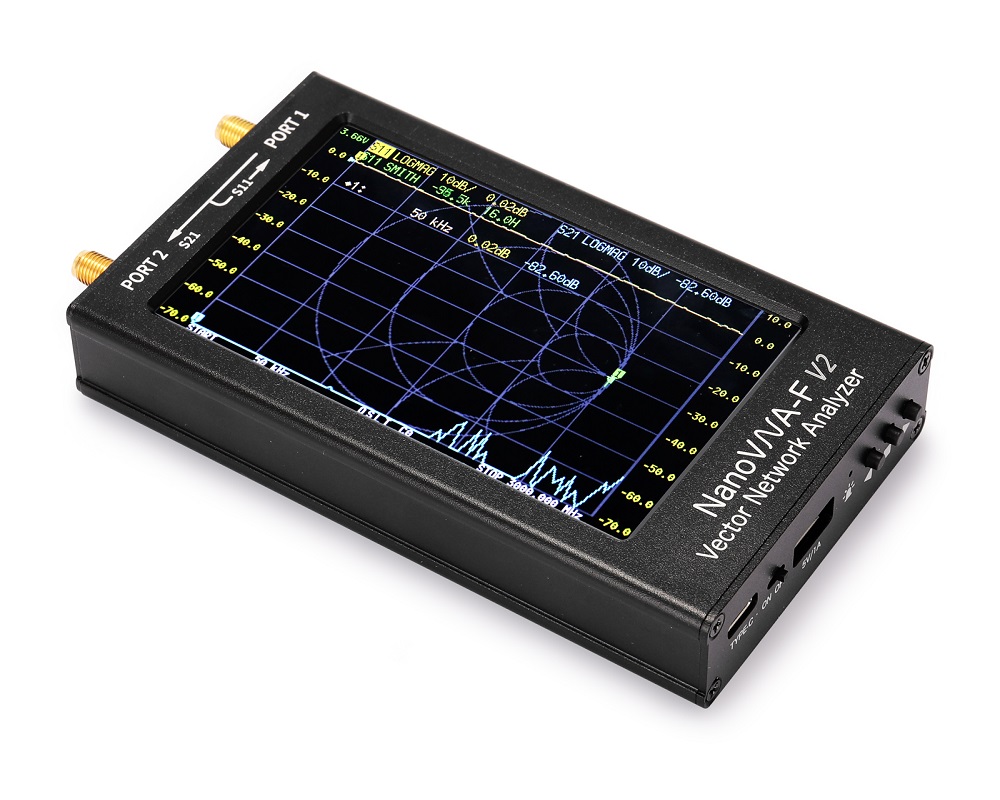

產品外觀
上位機軟件
NanoVNA-Saver-0.6.2
使用說明
NanoVNA-F V2 便攜式矢量網絡分析儀用戶手冊 V2.0.pdf
NanoVNA-F V2快速入門指南0.3.0.pdf
UG102C_NanoVNA-FV2便攜式矢量網絡分析儀快捷操作指導書Rev_A.pdf
歷史版本固件
NanoVNA-F_V2_App_v0.5.0.zip
1. 最大掃描點數增加至301點
2. 修復了中心/掃寬模式下直接設定Marker頻率的bug；
3. 調整了夜間模式下回調/保存菜單欄的頻率數字顏色；
-------------------------------------------------------------------------------------
NanoVNA-F_V2_App_v0.4.0.zip
1. 修復了S21數值顯示為“nan”的bug；
2. 修正群延遲符號，降低群延遲跡線噪聲；
3. 當僅需測量S11時，S21通道會自動關閉，掃描速度提高到150點/秒;
4. 支持夜間模式：將“dark_mode.txt”復制到NanoVNA-FV2的虛擬U盤根目錄；
5. 添加電池電量圖標；
6. 控制臺命令優化‘save’或‘recall’命令無參數時，打印所有回調/保存槽位的頻率范圍；
7. 簡化頻率范圍數值顯示方式；
-------------------------------------------------------------------------------------
NanoVNA-F_V2_App_v0.3.2.zip
1. 長按中間按鍵可快速設置marker頻率；
2. 支持史密斯R+jx和R+L/C兩種格式同時顯示；
3. 調整了RF輸出功率，避免因混頻器輸入過載導致測量結果有誤差;
4. 修復了最值搜索的bug；
5. 更改字體；
-------------------------------------------------------------------------------------
NanoVNA-F_V2_App_v0.3.0.zip
1. UI優化：菜單樣式優化；
2. 優化菜單結構，操作更便捷；
3. 改善了高頻段的測量噪聲；
4. 參考位置可設置為負數；
5. 修復已知的bug；
-------------------------------------------------------------------------------------
NanoVNA-F_V2_App_v0.2.4.zip
1. 修復了電延遲輸入異常的bug；
2. 兼容適配上位機軟件 nanovna_saver 0.3.8；
3. 可通過上位機或串口命令工具更改掃描點數；
4. 修復了來自0.2.2固件snp文件格式異常的問題；
-------------------------------------------------------------------------------------
NanoVNA-F_V2_App_v0.2.2.zip
1. 修復了在低頻率下個別頻點掃描結果異常的bug；
2. 140MHz以下頻段可設置1Hz的掃描頻點間隔；
3. 新增品質因子跡線格式；
4. 支持阻抗匹配顯示；
-------------------------------------------------------------------------------------
NanoVNA-F_V2_App_v0.2.1.zip
1. 可在回調/保存菜單上自動顯示頻率范圍；
2. 史密斯數值顯示格式默認為R+Xj；
3. 可關閉標記點拖動;
4. 當跡線位于畫面最頂端時，自動翻轉標記點；
5. 修復了在nanovna-saver中無法使用分段掃描的bug；
-------------------------------------------------------------------------------------
NanoVNA-F_V2_App_v0.2.0.zip
1. 掃描點數最大支持201點；
2. 支持本地snp文件保存；
3. 增加信號發生器功能，輸出功率可調;
4. MarkTable可以在屏幕上自由拖動；
5. 增加快捷方式，可快速設置通道、格式、刻度；
6. 新增顯示格式：實部、虛部、電阻、電抗；
7. 開機界面可顯示用戶自定義信息（最多50個ASCII字符）；
-------------------------------------------------------------------------------------
NanoVNA-F_V2_App_v0.1.0.zip
1. 掃描時間縮短50%，達到1.5秒/101點；
2. 支持TDR功能；
3. 可快速設置起止頻率;
4. 可快速設置刻度；
5. BUG修復；
-------------------------------------------------------------------------------------
